一，我国井下斜巷小绞车发展现状分析

    1.为了适应现代企业的发展要求，在我国相关政策的指导下，提高了矿山生产能力，改变了传统的地下斜巷绞车运行方式，实现了多轮多绳工作方式。

    2.通过对矿用斜巷小绞车基础设计中的几个问题进行分析讨论，并且对矿山提升设备内齿轮绞车工作原理和混凝土基础之间进行了详细的对应分析，总结归纳出关于提升机基础设计及其施工中需要重视的几个问题。

二，井下斜巷小绞车主要结构组成结构分析

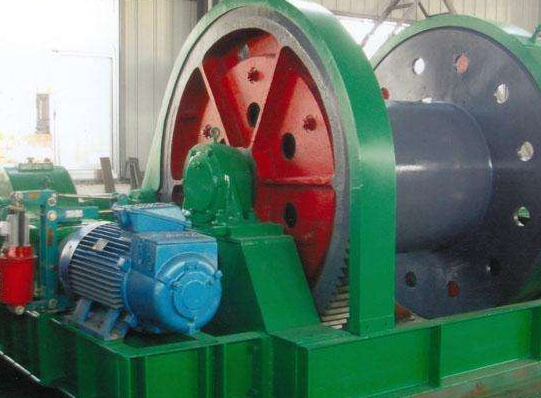

    1,小型提升绞车整机结构采用：滚筒、减速器、电动机成一字型排列。主要部件由：主轴装置、减速器、液压盘式制动器、液压站、深度指示装置、测速发电装置、机械离心限速装置、操纵台及电控设备组成。

    2,产品详情：矿山提升设备矿用提升绞车用途；该系列提升绞车主要用于竖井和斜井提升煤炭、矿石、矸石以及升降人员、材料、工具和设备等。

三，矿用小型提升绞车的两大分类介绍

    1，交流拖动下的调速方式又分为：交流绕线电机转子串接电阻调速和变频调速。电气设备控制方式有：继电器控制和PLC 控制。

    2，电压范围：380V—10KV。在PLC控制方式下，可根据用户要求配置故障诊断显示器，彩屏触摸屏和预留网络接口，并实现设备的远距离网络控制。

四,井下斜巷小绞车及安全设施十项管理规定基本要求！

   1、本规定适用于我矿井下各种内齿轮绞车及滚筒直径小于1.2米的矿用提升绞车。

   2、小绞车道内地滚齐全，转动灵活，间距以不磨轨枕为准，一般不超过30米，巷道上口变坡点处必须设置大地滚。

   3、斜巷轨道的铺设，扣件必须齐全、牢固并与轨型相符，轨道接头的间隙不得大于5mm, 高低和左右错差不得大于2mm.轨枕间距不得大于1米并与钢轨垂直，道碴捣固坚实，无空板、吊板现象。变坡点处拱弯道、底弯道要圆滑过度，禁止采用钢轨直接搭接。

   4、巷道断面符合设计要求，巷道内无空帮、空顶现象、巷道内保持整洁、无积水、无淤泥、无杂物。

   5、斜巷中每隔40米应设信号躲避硐室，要求长、宽、高不得小于2米x2米x2米。斜巷下口的吊挡坠砣，必须在硐室内操作，否则在转弯安全处操作。

   6、小绞车的控制开关必须根据容量选择具有“MA”标志带电动机综合保护的防爆可逆真空电磁起动器。井下斜巷小绞车及安全设施管理规定

   7、小绞车的信号装置必须声光齐全，上板固定在躲避硐室内，轨道上下口及中间甩车场均应装“开车时红灯亮，停车时红灯灭”的警示灯，并悬挂“行车时严禁行人”警示牌。

   8、电缆必须用电缆勾吊挂 间距为1米，要求既符合矿有关规定，又美观大方。

   9、各斜巷小绞车必须建立管理牌板，标明（绞车型号、编号、轨道参数、绳径、长度、承包单位、队、机修、电修、安全设施承包人、安装时间，并悬挂在峒室醒目处。

   10、绞车必须安装在，长、宽、高不得小于2米х2米х2米专用硐室内，符合设备摆放、检修和小绞车操作空间，美观整齐。
