简介
新型盘式制动器运行状态监测与闭锁保护装置是可对提升机盘式制动器工作状态进行监测,具有《煤矿安全规程》所要求的制动器监测功能,同时具有故障状态存储记忆的“黑匣子”功能,具有易安装、易操作等特点。本装置由传感、信号采集与处理、显示报警、安全回路控制等部分组成。传感部分用于提升系统工作状态参数采集;所有监测信号通过系统采集、处理,由自行开发的软件系统负责对输入信号进行分析和处理,处理后的信息由液晶显示屏显示。当提升系统状态参数超限或出现故障时,由显示器和蜂鸣器实现报警提示,在必要时继电器输出控制信号断开安全回路。并由存储器自动存储{**}近一段时间内的有关信息。
系统功能
1. 可完成各闸瓦间隙的测定显示;
2. 可完成各制动器的贴闸油压、空动时间的测定显示;
3. 可对监测参数进行记忆、对故障(如间隙超限)等进行记忆和报警;
4. 预留1个以上的开关量控制输出,必要时可断开安全回路。

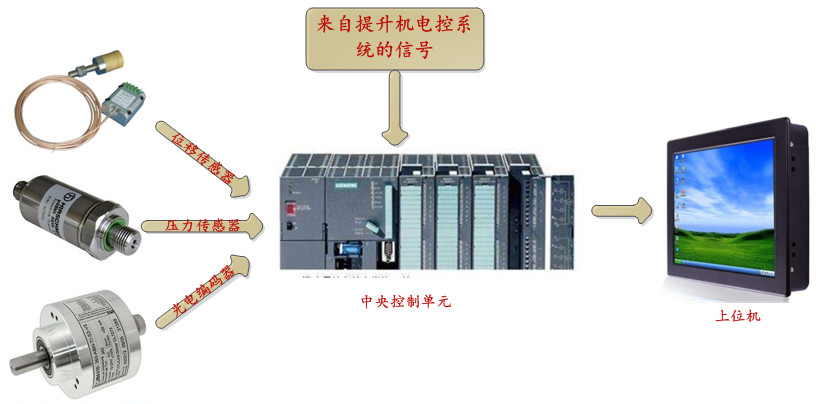

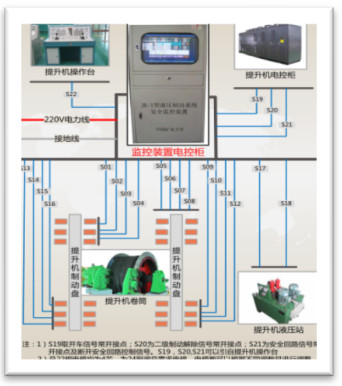

系统组成
技术参数
参数名称 | 基本参数与尺寸 | |||
测量范围 | {**}小分度值 | 测量精度,% | ||
提升速度,m/s | 0.00~99.99 | 0.01 | 1 | |
滑动速度,m/s | 0.00~9.99 | 0.01 | 1 | |
系统油压,MPa | 0.00~99.99 | 0.01 | 1 | |
提升位置,m | 0.00~9999.99 | 0.01 | 1 | |
贴闸油压,MPa | 0.00~99.99 | 0.01 | 1 | |
开闸油压,MPa | 0.00~99.99 | 0.01 | 1 | |
闸瓦间隙,mm | 0.00~9.99 | 0.01 | 1 | |
电源 | 电压,V | 220(1±10%) | - | - |
频率,Hz | 50±1 | - | - | |
中央控制单元型式 | PLC,S7-300 | - | - |
