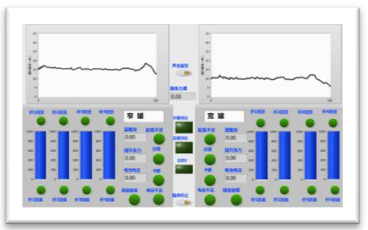

提升机载荷实时动态监测装置通过隔爆型压力变送器监测张力自平衡装置的油压信号来检测钢丝绳张力，避免了常规采用串入力传感器的方法对提升安全性能造成的影响。再由矿用隔爆型采集发射器将处理后的信号发送至地面，由地面上的矿用隔爆型无线接收器接收，通过地面控制主机进行实时载荷监测和相关载荷故障报警，并在需要时断开安全回路，以避免事故发生。
系统功能
1. 装置具有压力范围报警提示设置功能（范围0～25.0MPa）；
2. 装置中地面控制主机能实时显示隔爆电源输出电压值；
3. 装置具有故障自检功能；
4. 装置能对诊断出的故障进行记忆。
技术参数
参数 | 数值 | 参数 | 数值 |
供电电源： | 矿用隔爆型电源 | 压力变送器量程： | （0～35.0）MPa |
供电电源电压： | DC 6.4V | 压力变送器综合精度： | ±0.5％FS |
压力变送器供电电压： | DC 15V | 无线传输方式： | 单工 |
无线发送器供电电压： | DC 6.4V | 无线工作频率： | 433～436MHz |
无线接收器供电电压： | AC 220V | 有线传输方式： | RS485 |
控制主机供电电压： | AC 220V | 有线传输速率： | 960bps |
报警信号形式： | 声光 | 有线传输距离： | 500m |
报警信号响度： | ≥75dB（A） | 输出信号方式： | 一路继电器 |
