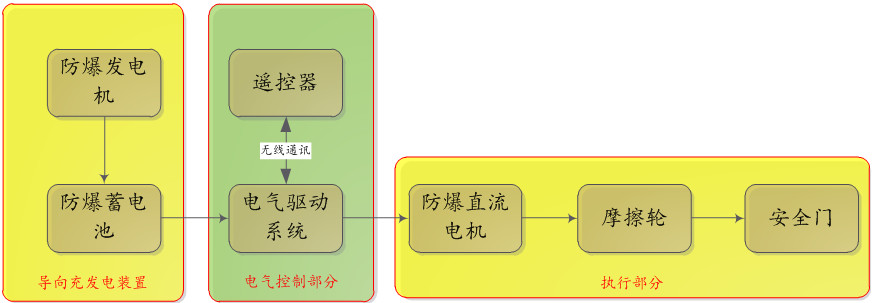

1.罐笼新型电动罐帘门电动滚筒 电动滚筒是特制的小型钢丝绳 滚筒,内置防爆直流电动机和行星齿轮减速器,电机功率0.75kW,额定电压 48V,额定电流20A,减速器传动比i=40,滚筒直径300mm,转速37rΠmin,采用蓄电池式电机车电池供电。
2.提升钢丝绳 提升钢丝绳的作用是牵引罐帘门横杆升降,从而完成开门和关门工作。钢丝绳的一端固定在{**}底部的横杆上,另一端通过定滑轮缠绕在电动滚筒上,端头与筒体固定,罐笼两侧的帘门提升钢丝绳在滚筒上的缠绕方向相反,即一侧为顺时针,另一侧为逆时针,从而保证两侧的罐帘门同时开启或关闭。
3.罐笼新型电动罐帘门连接链 用于各横杆间的连接,上端固定在罐笼顶部的耳环上,保持罐帘门关闭后各横杆的间距及帘门的关闭位置,以便满足《煤矿安全规程》的要求。
4.罐帘门横杆 横杆采用50mm×30mm×3mm矩形钢管制作,与以往<18的圆钢横杆相比,其 抗弯强度大大提高,重量基本不变,在很大程度上减少了因升降人员的拥挤所造成的横杆变形。
5.U形导轨 U形导轨采用U形型钢制成,焊接在罐笼进出口的左右两侧, 帘门横杆的两端伸入U形槽内,使横杆只能沿U形槽上下移动,而不能前后左右移动,保证了罐帘门的整体强度和安全可靠性。
6.电控系统 图2是电动罐帘门的电控原理图, 供电电源U采用48V蓄电瓶式防爆电机车蓄电池,磁铁采用{永**}磁铁, 并在井上和井下各安装一个,用来控制罐笼到位后磁开关CK触点的闭合,QA1、QA2分别是开门和关门按钮,J1、J2分别是开门和关门接触器,L1、L2分别是开关门指示灯,K1、K2分别是罐帘门开、关到位行程开关的常闭触点。
