一、国内电动罐帘门使用现状分析

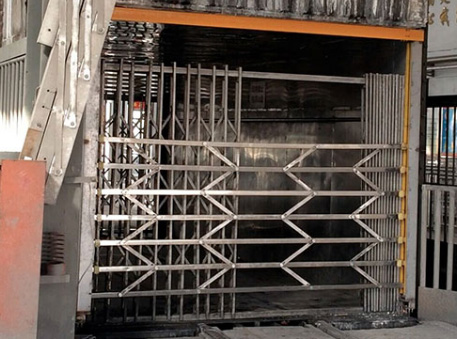

1、罐笼是矿山立井提升系统中的一种多用途提升容器，是煤矿专用设备中的主要运输设备。罐笼门作为煤矿立井中的重要防护装置，在立井提升系统中起到保证升降人员的人身安全及罐笼的正常运行的重要作用，其工作性能直接影响罐笼运行的安全可靠性和提升效益。
2、目前国内矿山企业使用的罐笼门多数采用人工开合的方式，存在工人劳动强度大、横杆变形卡位、安全隐患高等问题，亟待进行自动化升级改造。
3、以自动罐笼门结构形式为立足点，结合罐笼门的工作条件，通过对罐笼门结构的优化设计，研制出以液压缸为驱动源的滑块牵拉式自动罐笼门。新型自动罐笼门采用上下滑动式罐笼门；动力执行机构为压块压制滑块传动，安装于罐笼侧壁上的滑块、竖直导轨，安装在罐笼内部上方的传动轴等部分；动力源选用液压驱动。
二、电动罐笼门结构优化设计要点分析
目前国内外自动罐笼门普遍采用的罐帘存在帘条变形难以顺利托挂，安全可靠性低等问题。运用机构学和人机工程学原理，综合现有罐笼门存在的问题，对其进行结构优化，设计出安全可靠性高、运行平稳灵活、不出现卡位现象、占用空间小、故障率低的罐笼门。滑环和配重装置的优化设计分析：
（1）滑环优化设计
1、滑环是横杆式罐笼门的重要组成之一，其与滑杆的相对滑动是否顺利决定了罐笼门是否能顺利打开，现在煤矿普遍使用的滑环为圆筒形，焊接在横杆两端，套在滑杆上上下移动，经长期使用发现，由于挤压、撞击等因素横杆容易变形，导致与滑杆松动配合的滑环紧扣在滑杆上，阻碍罐笼门的开闭，影响罐笼的正常使用。
2、因此决定对滑环形式进行优化设计，即将原有的圆筒形滑环改成 U 形滑环，套在罐笼门两侧的滑杆上，U 形滑环在横杆因拥挤而变形时不会卡在滑杆上而影响罐笼的正常使用，保证了罐笼的正常运行。
（2）配重装置优化设计
1、在采用不锈钢作为罐笼门帘原材料后，人员打开罐笼门帘时比较吃力，于是增加了配重装置。为节省开合罐笼门时需要的力，罐笼门通常有配重装置，其基本结构为：
2、钢丝绳的一端与配重块相连，另一端与罐笼门相连，罐笼门与配重块分别处于其上方滑轮的两侧，配重块处于自由状态，并在配重块外侧加装一挡板，防止钢丝绳断后配重块掉入井筒。
3、配重块一直处在悬空状态，并且能以钢丝绳为支点旋转，造成钢丝绳的疲劳断裂，因此要频繁地更换罐笼门钢丝绳。更换工作程序复杂，且人员处于井筒作业极不安全，考虑其工作的繁琐性及不安全性，经过仔细分析与考虑，为简化更换配重钢丝绳工作程序，提高人员工作安全保障，决定将普通配重块配重装置改为罐笼门自身配重装置，即将{**}下端的两根横杆钢管改为配重圆钢，直接增加罐笼门自身重量从而达到配重作用。
