简介
罐道的垂直度、固定情况及罐耳的导向状况对提升系统的影响,主要反应在容器运行的平稳性上,具体体现在罐道导向中心线的偏移上。为此,可在滚轮罐耳上加设径向载荷传感器对容器的姿态进行检测,将数据通过无线上传至地面主机,通过模式识别技术对罐道的健康状况进行诊断。
系统功能
可对罐道接头的连接、罐道的固定状态以及罐道的波纹磨损、罐耳的不均匀磨损等情况进行检测预警。
系统组成

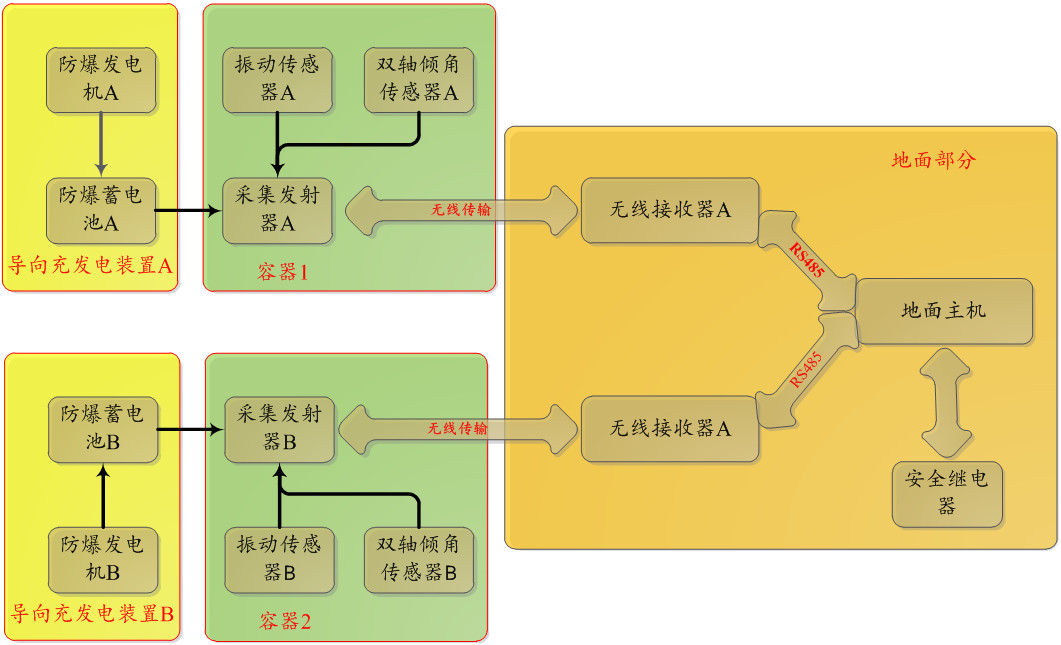

该系统由“隔爆型无线充电装置”,矿用隔爆型采集发射器,矿用隔爆型无线接收器,振动传感器,双轴倾角传感器,地面主机组成。
技术参数
参数 | 数值 | 参数 | 数值 |
压力传感器电源: | DC 15V | 压力感器量程: | 0.2~20KN |
供电电源: | 矿用隔爆型电源 | 供电电源电压: | DC 6.4V |
无线发送器供电电压: | DC 6.4V | 无线工作频率: | 433~436MHz |
无线接收器供电电压: | AC 220V | 有线传输方式: | RS485 |
控制主机供电电压: | AC 220V | 有线传输速率: | 960bps |
报警信号形式: | 声光 | 有线传输距离: | 500m |
报警信号响度: | ≥75dB(A) | 输出信号方式: | 一路继电器 |
